技術參數表
| HMV-02 |
—— |
55 |
75 |
105 |
135 |
165 |
210 |
280 |
| 最大排量 |
cm3/rev |
54.7 |
75.9 |
105 |
135.6 |
165.6 |
210 |
280 |
| 最高工作轉速（最大排量下） |
rpm |
4300 |
3800 |
3700 |
3200 |
3100 |
2700 |
2400 |
| 最高工作轉速（最小排量下） |
rpm |
4700 |
4400 |
4100 |
3700 |
3500 |
3200 |
2900 |
| 額定壓力 |
bar |
450 |
450 |
450 |
450 |
450 |
450 |
450 |
| 峰值壓力（瞬時） |
bar |
500 |
500 |
500 |
500 |
500 |
500 |
500 |
| 最大輸出扭矩 |
Nm |
375 |
520 |
719 |
928 |
1134 |
1438 |
1917 |
| 最大功率 |
kW |
169 |
207 |
278 |
311 |
368 |
406 |
482 |
| 重量（估算） |
kg |
28 |
32 |
42 |
56 |
76 |
101 |
146 |
設計特點

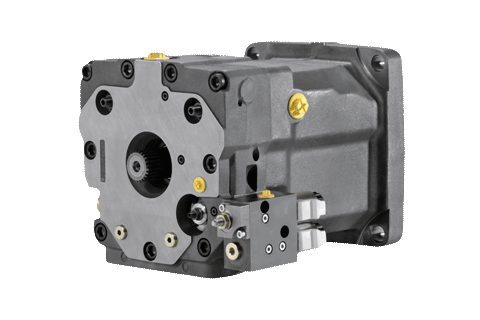

- 用于開式和閉式回路的高壓斜盤式軸向柱塞馬達
- 啟動效率高，低速性能穩定
- 沖洗閥可選
- 無級變量或兩點變量控制
- 電控或液控控制
- 零排量可選
- 高壓溢流閥可選
- 通軸輸出，軸或聯接法蘭可選
- SAE高壓油口，軸向或徑向可選
- SAE安裝法蘭及ANSI或SAE標準花鍵軸
- 插入式安裝可選
- 轉速傳感器可選
- 雙聯馬達及串聯馬達方式可選
控制方式
- H1液控?zé)o級變量
- H2液控兩點變量
- H4液控?zé)o級變量（最小排量可到零）
- E1電控?zé)o級變量
- E2電控兩點變量
- E4電控?zé)o級變量（最小排量可到零）
- E6功能同E4但控制電流與排量關系與E4相反，電流越大排量越大
- EH1P液控?zé)o級變量（集成壓力越權控制及電控壓力選擇）
產品優勢
- 低速穩定性好
- 啟動扭矩大
- 適用工況范圍廣
- 排量可為零
- 動態響應速度快
- 可實現PTO通軸驅動
- 結構緊湊
- 功率密度高
- 可靠性高
- 使用壽命長
