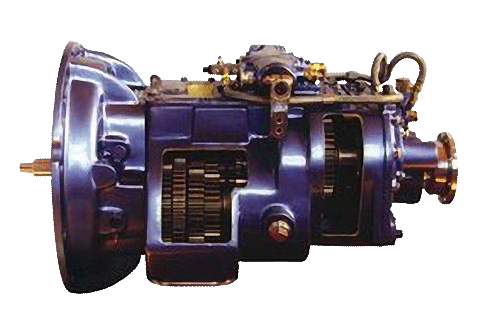

雙中間軸110系列
結構特點
- 主副箱組合設計，主箱手操縱，副箱氣操縱，9個前進檔。
- 主副箱均為雙中間軸傳動，主軸及主軸齒輪浮動，取消了所有主軸齒輪上的滾針軸承。
- 雙H或單H操縱，可單、雙桿操縱或左、右操縱、雙向遠距離操縱。
- 可配裝前制全功率取力器，底取力器，和后取力器。
- 軸向尺寸短、重量輕、承載能力大、使用可靠、維修方便。
技術參數
| 型號 |
扭矩(N·m) |
各檔速比 |
重量(Kg) |
注油量(L) |
| L |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
R |
| RT-11609A |
1490 |
12.65 |
8.38 |
6.22 |
4.57 |
3.40 |
2.46 |
1.83 |
1.34 |
1.00 |
13.22 |
267 |
13 |
| RTO-11609B |
1490 |
12.57 |
7.47 |
5.28 |
3.82 |
2.79 |
1.95 |
1.38 |
1.00 |
0.73 |
13.14 |
267 |
13 |
| RT-11509C |
1490 |
12.42 |
8.26 |
6.08 |
4.53 |
3.36 |
2.47 |
1.81 |
1.35 |
1.00 |
12.99 |
267 |
12 |
| RTO-11609E |
1490 |
10.69 |
7.08 |
5.25 |
3.40 |
2.68 |
2.08 |
1.55 |
1.00 |
0.79 |
11.17 |
267 |
12 |
| RTO-11509F |
1490 |
10.06 |
6.71 |
4.92 |
3.36 |
2.65 |
2.00 |
1.47 |
1.00 |
0.79 |
10.51 |
267 |
12 |
適用車型
- 該系列變速器適用于額定輸入扭矩為1490N·m的各種載重車、自卸車、越野車、汽車起重機、重型消防車、鐵路軌道車等。
